“3 kênh”, “6 kênh”, “12 kênh” là cách phân loại máy điện tim thường gặp nhất, nhưng cũng dễ gây hiểu lầm nhất. Nhiều người nghĩ máy 3 kênh chỉ đo được 3 đạo trình – thực tế các máy hiện đại đều thu đồng thời đủ 12 đạo trình. Khác biệt nằm ở cách máy in và hiển thị. Bài viết giải thích rõ để bạn chọn đúng máy cho số ca và quy trình của mình.
Đạo trình và kênh là gì?
Đạo trình (lead) là một “góc nhìn” điện học vào tim. Điện tâm đồ chuẩn có 12 đạo trình, được tạo từ 10 điện cực: 4 điện cực ở tay chân và 6 điện cực trước ngực.
- 6 đạo trình chi: I, II, III, aVR, aVL, aVF.
- 6 đạo trình trước tim: V1 đến V6.
Kênh (channel) là số đạo trình được in song song cùng lúc trên giấy:
- Máy 3 kênh: in 3 đạo trình một lúc → cần 4 nhóm để in đủ 12 đạo trình.
- Máy 6 kênh: in 6 đạo trình một lúc → 2 nhóm.
- Máy 12 kênh: in cả 12 đạo trình trên một trang, cùng một thời điểm ghi.
Bảng so sánh
| Tiêu chí | 3 kênh | 6 kênh | 12 kênh |
|---|---|---|---|
| Thu 12 đạo trình đồng thời | Có (máy hiện đại) | Có | Có |
| In cùng lúc | 3 đạo trình | 6 đạo trình | 12 đạo trình |
| Khổ giấy thường dùng | Cuộn hẹp | Cuộn rộng hơn | Cuộn rộng hoặc A4 |
| Tốc độ ra kết quả | Chậm hơn | Trung bình | Nhanh, một trang |
| Đọc, so sánh các đạo trình | Phải ghép nhiều đoạn | Hai nhóm | Thuận tiện nhất |
| Giá máy | Thấp nhất | Trung bình | Cao hơn |

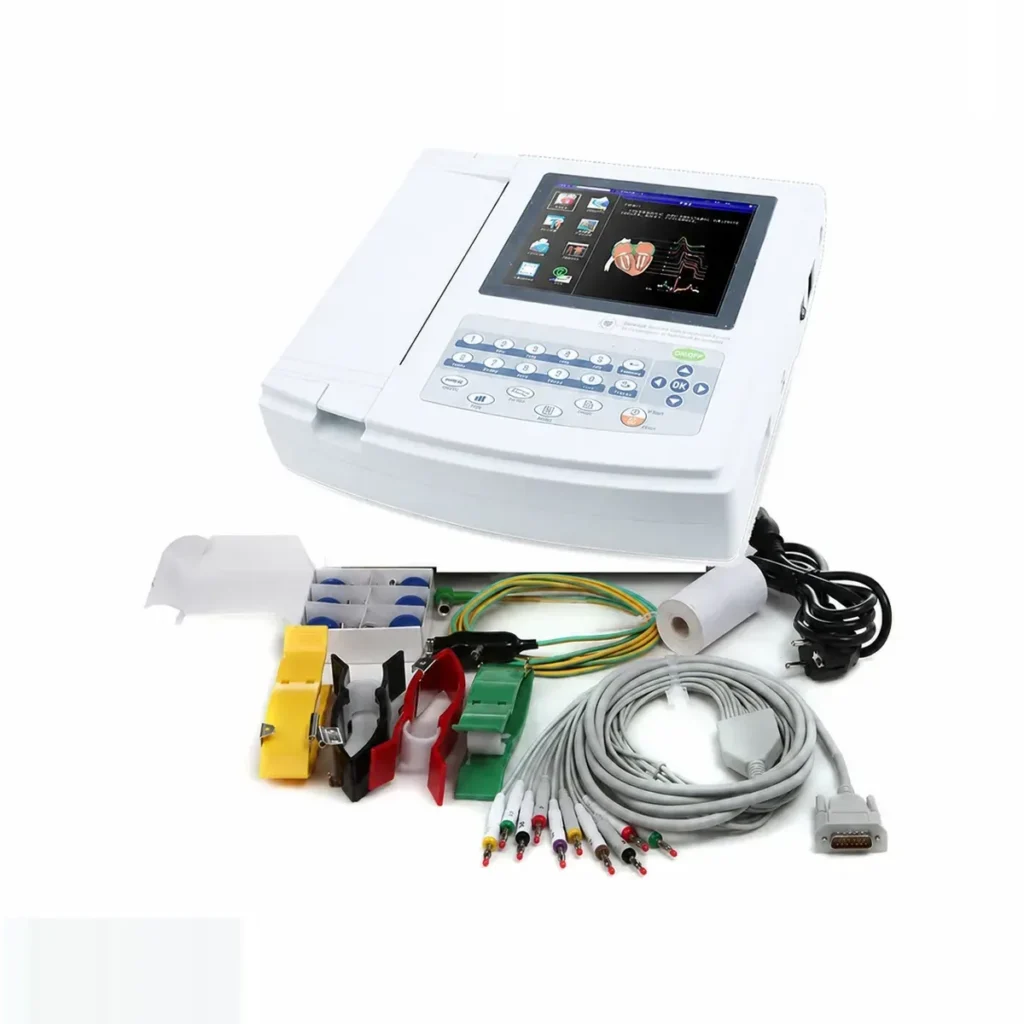

| Ví dụ đang bán | Contec ECG-300G | Contec ECG-600G | Contec ECG1200G, Bionet CardioCare 2000 / CardioTouch 3000 / Cardio 7 |
Vì sao 12 kênh in cùng lúc lại quan trọng?
Với máy in theo nhóm, các đạo trình ở nhóm khác nhau được in từ những nhịp tim khác nhau. Với nhịp đều, điều này ít ảnh hưởng. Nhưng với rối loạn nhịp thoáng qua – ví dụ một ngoại tâm thu – bác sĩ thường muốn thấy cùng một nhịp đó trên tất cả các đạo trình để xác định nguồn gốc. Bản in 12 kênh cùng thời điểm đáp ứng tốt nhất nhu cầu này.
Ngoài ra, bản in 12 kênh trên một trang A4 dễ lưu hồ sơ, dễ chụp và gửi hội chẩn, dễ trả cho người bệnh.
Thông số kỹ thuật nên đọc thêm
- Tần số lấy mẫu: càng cao càng ghi chi tiết sóng (Contec ECG1200G: 1.000 Hz).
- Độ phân giải in: ví dụ in nhiệt 32 điểm/mm giúp sóng sắc nét.
- Bộ lọc: lọc nhiễu cơ (25/35 Hz), lọc nguồn (50/60 Hz), lọc trôi đường nền.
- Chế độ ghi: tự động, thủ công, ghi nhịp (rhythm) kéo dài – hữu ích khi nghi ngờ rối loạn nhịp.
- Màn hình: xem sóng trước khi in để kiểm tra chất lượng tín hiệu.
Máy điện tim 3, 6 và 12 kênh
Chính hãng
Chính hãng
Chính hãng
Chính hãng
Giá cập nhật theo cửa hàng; sản phẩm "Liên hệ báo giá" được báo giá theo cấu hình và số lượng.
Chọn loại nào?
Máy 3 kênh
Phù hợp trạm y tế, phòng khám đa khoa nhỏ với vài ca mỗi ngày, ngân sách hạn chế. Điểm cần chấp nhận: thời gian in lâu hơn, đọc kết quả phải ghép nhiều đoạn.
Máy 6 kênh
Lựa chọn cân bằng cho phòng khám đa khoa vừa: in nhanh hơn rõ rệt, giấy vẫn rẻ, giá máy hợp lý.
Máy 12 kênh
Phù hợp phòng khám tim mạch, khoa cấp cứu, bệnh viện, đơn vị khám sức khoẻ số lượng lớn – nơi cần tốc độ, bản in đầy đủ trên một trang và lưu trữ hồ sơ chuẩn.
Lưu ý để có bản ghi đẹp với mọi loại máy
- Người bệnh nằm ngửa, thư giãn, không nói chuyện, tay chân không chạm kim loại.
- Làm sạch da, dùng gel hoặc điện cực dán còn hạn.
- Đặt điện cực ngực đúng vị trí giải phẫu V1–V6.
- Kiểm tra sóng trên màn hình trước khi in; bật bộ lọc phù hợp nếu nhiễu.
- Ghi đủ thông tin người bệnh, tốc độ giấy (thường 25 mm/s) và biên độ chuẩn trên bản in.
Hiểu nhanh lưới giấy điện tim
Dù dùng máy 3, 6 hay 12 kênh, bản in đều có lưới ô vuông chuẩn để đo thời gian và biên độ:
- Ở tốc độ giấy chuẩn 25 mm/giây, mỗi ô nhỏ 1 mm theo chiều ngang tương ứng 0,04 giây; mỗi ô lớn 5 mm tương ứng 0,2 giây.
- Ở biên độ chuẩn 10 mm/mV, mỗi ô nhỏ theo chiều dọc tương ứng 0,1 mV.
- Xung chuẩn (calibration) in ở đầu bản ghi giúp kiểm tra máy đang chạy đúng biên độ.
Khi đổi tốc độ giấy (ví dụ 50 mm/giây) hoặc biên độ, máy in ghi chú trên bản in – người đọc cần lưu ý để không đánh giá sai.
Câu hỏi thường gặp
Máy điện tim cầm tay 1 kênh có thay được máy 12 kênh không?
Không. Thiết bị 1 kênh chỉ ghi một đạo trình, hữu ích để theo dõi nhịp; điện tâm đồ chẩn đoán chuẩn cần đủ 12 đạo trình từ 10 điện cực.
Máy 3 kênh có kém chính xác hơn máy 12 kênh không?
Không hẳn – độ chính xác phụ thuộc chất lượng thu tín hiệu và bộ lọc. Khác biệt chính là cách in và mức thuận tiện khi đọc.
Giấy A4 hay giấy cuộn tốt hơn?
Giấy A4 dễ lưu hồ sơ và đọc; giấy cuộn rẻ và gọn. Chọn theo quy trình lưu trữ của cơ sở.
Máy 12 kênh có dùng cho khám sức khoẻ hàng loạt được không?
Rất phù hợp vì in nhanh một trang, lưu trữ, xuất dữ liệu tiện. Xem các model trong bài máy điện tim cho phòng khám và bệnh viện.
